TESİS TANITIMI

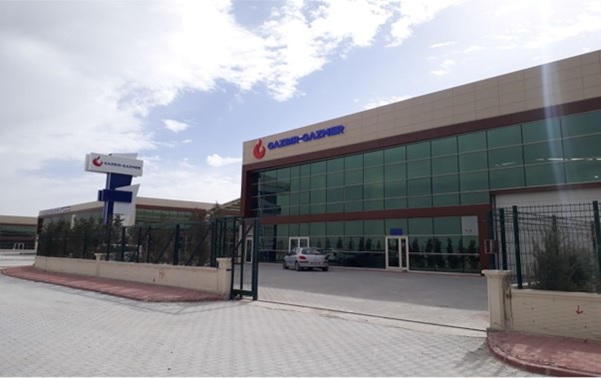

Gazbir Gazmer Test Ölçüm & Kalibrasyon Merkezi tamamen yerli sermaye ile 2017 yılında Konya’da kurulmuştur.







KALİBRASYON HİZMETLERİ

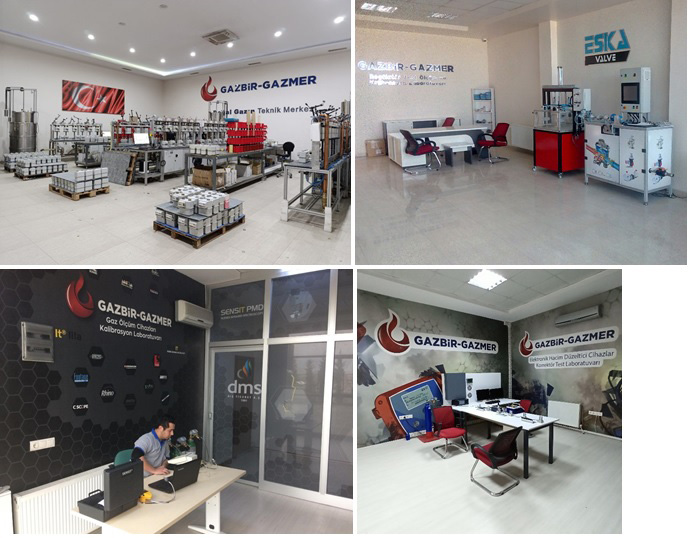

BÜNYEMİZDEKİ LABORATUVARLAR



  1. 1 - Doğal Gaz Sayaçları Test Ölçüm ve Kalibrasyon Laboratuvarı

  2. 2 - Gaz Basınç Regülatörleri Test Ölçüm ve Deney Laboratuvarı

  3. 3 - Gaz Ölçüm Cihazları Test Ölçüm ve Kalibrasyon Laboratuvarı

  4. 4 - Doğal Gaz Elektronik Hacim Düzeltici (Corrector) Kalibrasyon Laboratuvarı (2019 3. Çeyrekten itibaren)







DOĞAL GAZ SAYAÇLARI TEST ÖLÇÜM VE KALİBRASYON LABORATUVARI

Gazbir-Gazmer Gaz Sayaçları Test Ölçüm ve Kalibrasyon laboratuvarında; Evsel - Ticari ve Endüstriyel amaçlı gaz ölçümü yapabilen  ve 21-4000 mbar arasında çalışan, G4-G1600 arası tüm gaz sayaçlarının kalibrasyon ve servis hizmetleri gerçekleşebilmektedir.

KALİBRASYONU YAPILABİLEN SAYAÇ TİPLERİ











GAZ SAYAÇLARI KALİBRASYON LABORATUVARI ÜNİTE VE KAPASİTE BİLGİLERİ





TF SERVİZİ BTC GASOMETRİC BELL PROVER G4 TEST BENCH























TF SERVİZİ BTC GASOMETRİC BELL PROVER G4 TEST BENCH























FMG ROTARY & TURBIN GAS METER TEST BENCH



















TF SERVİZİ BTC GASOMETRİC BELL PROVER G4 TEST BENCH

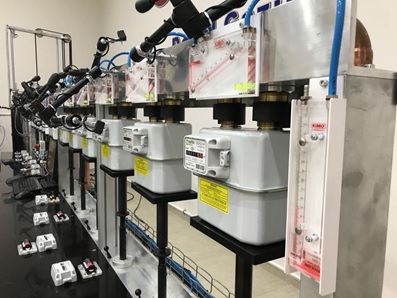

Aynı anda 12 sayaç bağlanabilen G4 tip doğal gaz sayaç kalibrasyon ünitesinden 3 adet bulunmakta ve 0.025-6 m3 /h ölçüm aralıklarında hassas kalibrasyon işlemi yapılabilmektedir. 3 adet ünitemiz ile Laboratuvarımız yıllık 450.000 G4 sayaç kalibrasyonu yapabilecek kapasiteye sahiptir.







G4 sayaç kalibrasyon ünitesi, 300 litre kapasiteli Bell Prover cihazının hacim referansı olarak kullanıldığı, çok yüksek hassasiyete ve tekrarlana bilirliğe sahip olan bir sayaç kalibrasyon sistemidir. Bell prover cihazında, hareketli kazanın dikey çalışma stroku, optik bir cetvel vasıtasıyla çok küçük aralıklara bölünmüştür. Sayaçlardan geçen gerçek hacim, hareketli kazanın dikey hareketi boyunca aldığı sinyallerin, hacim değeri ile çarpılmasıyla hesaplanmaktadır.





Bell prover cihazı, belli bir giriş basıncı üretecek şekilde, üretim esnasında kalibre edilmiştir ve test süresince 12 mbar basınç üretmektedir. Hareketli kazan, 4 adet bilyalı rulman ile 2 adet taşlanmış çelik kolona yataklanmıştır ve sarsıntısız bir şekilde hareket edebilmektedir. Kazanın konum bilgisi, yaklaşık 23,000 aralığa bölünmüş olan manyetik cetvelin optik olarak takip edilmesiyle elde edilir. Kalibrasyon ünitesinin kazanı, sabah ilk açılışında, optik sensörün bulunduğu üst ölü noktaya gider ve o noktayı sıfır noktası olarak kabul eder. Kazanın, herhangi bir andaki pozisyonu, sıfır noktası referans alınarak hesaplanır. Hareketli kazan ile, dış gövde arasında yağ bulunmaktadır. Yağın kullanım amacı, kazanın bastığı havanın dışarıya kaçmasını engellemek ve kayıpsız olarak bank girişine yönlendirilmesini sağlamaktır. Bell prover cihazında, yağ sıcaklığını ölçen termometre, kazan üst noktası ve alt çıkış noktasında PT100 sıcaklık sensörü vardır.

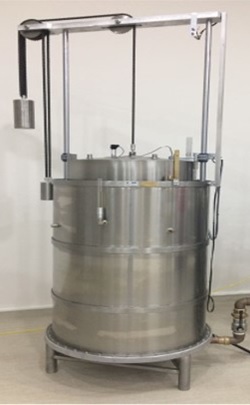

BELL PROVER REFERANS HACİM CİHAZI



G4 sayaç test ünitelerinde ve G6-G25 sayaç test ünitesinde referans hacim sağlamak için kullanılır. G4 sayaç test ünitelerinde 300 lt hacimli, G6-G25 test ünitesinde ise 600 lt hacimli kazan kullanılır.





TF SERVİZİ BTC GASOMETRİC BELL PROVER G6-G10-G16-G25 TEST BENCH



Aynı anda 3 sayaç bağlanabilen G6-G25 tip doğal gaz sayaç kalibrasyon ünitesinden 1 adet bulunmakta ve 0.04-40 m3 /h ölçüm aralıklarında hassas kalibrasyon işlemi yapılabilmektedir. 1 adet ünitemiz ile yıllık 25.000 G6-G25 tip sayaç kalibrasyonu yapabilecek kpasiteye sahiptir.





Gasometric Bell Prover Test Bench ünitesinde G6-G25 tipli Doğal Gaz sayaçları Qmax, Qnom ve Qmin testlerine tabi tutulup rapor alınabilmekte ve sayaç içinde kaçak testi yapılabilmektedir.

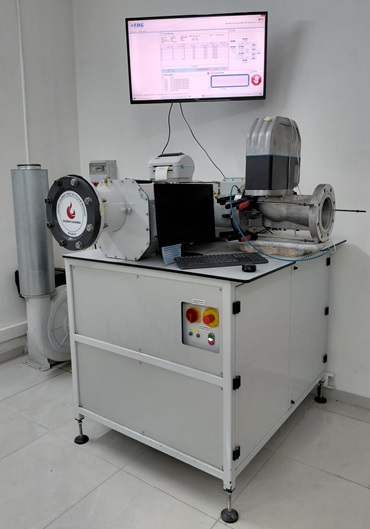

FMG ROTARY & TURBIN GAS METER  TEST BENC



G40-G1600 aralığında 21-4000 mbar ile çalışan tüm Rotary ve Turbin tip Doğal gaz sayaçlarının test ölçüm ve kalibrasyonunu yapabilen ünitemiz 0,25-2500 m3/h ölçüm aralıklarında 10 referans nokta ölçüm yapabilmekte ve sayaçları kaçak testine tabi tutabilmektedir. 1 adet ünitemiz ile yıllık 6.000 adet Rotary-Turbin tip sayaç kalibrasyonu yapabilecek kapasiteye sahiptir.





ELEKTRONİK HACİM DÜZELTİCİ CİHAZLAR KORREKTÖR TEST LABORATUVARI



Elektronik gaz hacim dönüştürme cihazları (Korrektör) doğalgaz ölçümünün en önemli ekipmanlarından birisidir. Gaz sayaçlarından sağlanan hacimsel miktar EHD cihazları vasıtasıyla faturalandırılarak gerçek hacme dönüştürülmektedir. EHD test laboratuvarımızda her marka ve model EHD cihazının TS EN 12405 standardına göre ölçüm doğruluk testlerini yapmaktayız.







GAZ BASINÇ REGÜLATÖRLERİ TEST ÖLÇÜM VE KALİBRASYON LABORATUVARI

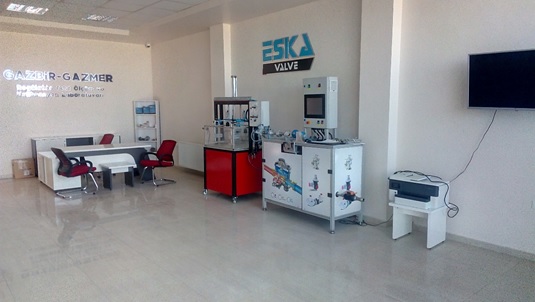

Gazbir-Gazmer Gaz Basınç Regülatörleri Test Ölçüm ve Kalibrasyon laboratuvarında; Çift Kademeli 90 derece Servis regülatörleri test edilebilmektedir.

LABORATUVARDA GERÇEKLEŞEN TEST İŞLEMLERİ

 TS 10624 standardı kapsamında;

1-Çıkış basıncının grafize edilmiş değişimlerini gösteren regülasyon değerleri (En az çekişten en çok çekişe ve en çok çekişten en az çekişe doğru)

2-Çıkış Basıncının ± Yüzde Çalışma Tolerans Değeri

3-Maximum Histerisiz Yüzdesi

4-Kitleme Basıncı (Tüketim Yokken Regülatör Çıkışındaki)

5-Kitleme Basıncının + Yüzde Tolerans Değeri

6-İç kaçak

7-Tahliye Basıncı

8-Aşırı Akış Debisi ve Basıncı

9-Emniyet Kapatma Basıncı

TEST EDİLEBİLECEK ÜRÜN BİLGİLERİ

Çıkış Basınç Aralığı: 21-300 mbar

Çıkış Debi Aralığı: 0-60 m3/h doğalgaz

Giriş Basınç Aralığı: 0,5-6 bar

Test Cihazı Diğer Özellikleri

  • Tam otomatik alt yapı

  • Son teknolojik tüm bilgi ve teknolojiyi barındırıyor olması

  • PLC sistemli yazılım alt yapısı

  • Yüksek ölçüm hassasiyeti

  • Termal kütle debimetre, sıcaklık doğrulaması yapabilen akıllı transmitterler, akıllı motorlu vanalar vb. birçok son teknolojik cihaza sahip olması

  • Testler arası otomatik geçiş yapabilme

  • Otomatik giriş basınç ayarlama sistemi

  • Sonuçların otomatik olarak ekrana gelmesi

  • Sonuçların grafize edilmesi

  • Sonuçları kaydedip hafızada tutulabilmesi

  • Dokunmatik ekranlı endüstriyel PC

  • İnternet erişimine açık alt yapısı

  • Numuneler üzerindeki tüm bilgilerin girilebileceği ilgili alanların olması

  • Test sonuçlarının rapor formatında çıktılarının alınabilmesi

  • Farklı boyutlara sahip regülatörleri test edebilecek alt yapı

  • Çıkış debisi 200m3/h regülatörlerin test edilebilmesine müsait revizyon yapılabilir alt yapı

  • EN 88-2 ve EN 334 standartlarının istediği test şartları ve parametrelerine göre test yapılabilmeye müsait revizyonel alt yapı

Test Cihazı Görselleri



GAZ ÖLÇÜM CİHAZLARI TEST ÖLÇÜM VE KALİBRASYON LABORATUVARI

Gazbir Gazmer Gaz Ölçüm Cihazları Test Ölçüm ve Kalibrasyon laboratuvarında; Doğal gaz sektöründe kaçak arama faaliyetlerinde oldukça yaygın kullanılmakta olan (Metan, Propan, Karbonmonoksit) detektörlerinin periyodik bakım ve kalibrasyon işlemleri yapılmaktadır.

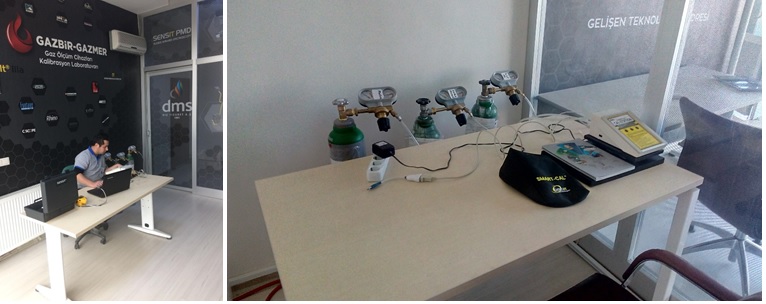

SMART CAL KALİBRASYON SİSTEMİ

Smart-CAL sistemi IR haberleşme yaparak karşısındaki cihaza sırası ile kalibrasyon gazlarını göndermektedir.

Her cihazın seri numarası, kalibrasyon yapılma tarihi ve kalibrasyonda kullanılan gazlar cihaz içinde kayıt altına alınmaktadır.



•Sertifikalı Kalibrasyon gazları kullanılmaktadır.

•Tüplerin seri numarası

•Cihazların seri numarası

•Kalibrasyon tarihi cihaz içinde kayıt edilir.

Kalibrasyon işlemi esnasında gazların cihaza otomatik olarak uygulanma sırası şu şekildedir:

%50 LEL Metan, CO, H2S, %100 metan veya %50 LEL Propan.

Kalibrasyon İşlemi Tamamen Makinenin Kontrolünde Otomatik Olarak Gerçekleşir.

Her bir cihazın kalibrasyonu 15sn-120sn arasında gerçekleşmektedir.

2450 Adet Kalibrasyon verisi cihaz içerisinde kayıt altında tutulabilir.



HİDROJEN AR-GE LABORATUVARI
